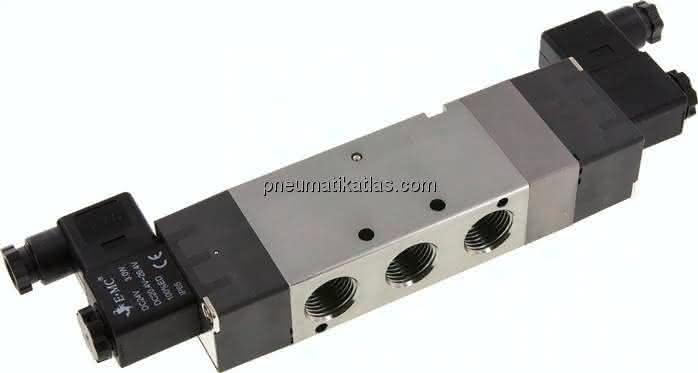

Beschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar): <50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Lebensdauer:
min. 40 Mio. Schaltspiele
Bauform Magnetspule:
T1 (Steckergröße 1)
Information:
Spule und Stecker liegen lose bei.
*mechanische Feder
Spezifikationen
Funktion
Mittelstellung belüftet
Steuerspannung
24 V DC
A
244,4 MM
B
50 MM
Gewicht
0,8 KG
C
34 MM
L
72 MM
M
80,2 MM
S
36 MM
D
17,5 MM
J
27 MM
E
97,7 MM
K
75,7 MM
N
63 MM
T
112 MM
F
28 MM
Nennweite
6,2 MM
Schaltung
5/3-Wege
Gewinde G1 (3x)
G 1/2"
Gewinde Abluft G2 (2x)
G 1/2"
Durchfluss
1350 L/MIN
Leistungsaufnahme (DC)
3 W
Ersatzmagnetspule
MAG T1 24V=
H1
5,5 MM
H2
4,3 MM
P
4 MM
W
0 MM
O
93,7 MM
U
75 MM
V
40,5 MM
