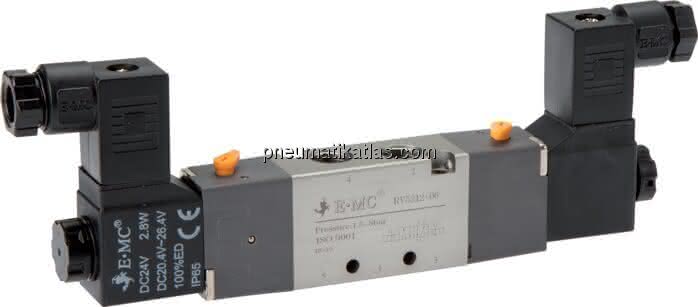

Beschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar): <50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Lebensdauer:
min. 40 Mio. Schaltspiele
Bauform Magnetspule:
S (Steckergröße 0)
Information:
Spule und Stecker liegen lose bei.
*Luftfeder
Spezifikationen
W
2 MM
S
16 MM
J
13 MM
A
143,2 MM
H2
3,3 MM
K
56,6 MM
Gewinde G1 (3x)
G 1/8"
Gewinde Abluft G2 (2x)
G 1/8"
Leistungsaufnahme (AC)
3 VA
Ersatzmagnetspule
MAG S 230V
U
55,2 MM
V
33,9 MM
B
27 MM
C
18 MM
D
9,5 MM
Durchfluss
500 L/MIN
E
64,6 MM
F
14 MM
Funktion
Impulsventil
Gewicht
0,18 KG
H1
3,3 MM
L
30 MM
M
57,6 MM
N
28 MM
Nennweite
3,9 MM
O
63,6 MM
P
3 MM
Schaltung
5/2-Wege
Steuerspannung
230 V AC
T
71,6 MM
