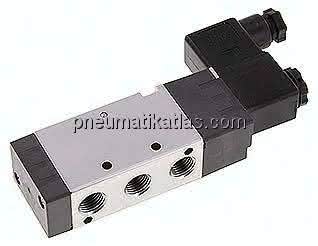

Beschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar): <50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Lebensdauer:
min. 40 Mio. Schaltspiele
Bauform Magnetspule:
T1 (Steckergröße 1)
Information:
Spule und Stecker liegen lose bei.
*Luftfeder
Spezifikationen
Schaltung
5/2-Wege
Steuerspannung
24 V DC
Funktion
Federrückstellung*
Gewinde G1 (3x)
G 1/4"
Gewinde Abluft G2 (2x)
G 1/4"
Nennweite
5,6 MM
Durchfluss
1150 L/MIN
A
139,3 MM
D
13,5 MM
Leistungsaufnahme (DC)
3 W
B
40 MM
C
27 MM
L
50 MM
E
32,1 MM
Ersatzmagnetspule
MAG T1 24V=
F
24 MM
H1
4,3 MM
H2
4,3 MM
J
20 MM
K
19,1 MM
M
21,6 MM
N
45 MM
O
33,1 MM
P
0 MM
S
24 MM
T
44,1 MM
W
0 MM
U
70 MM
V
40,5 MM
Gewicht
0,3 KG
