Beschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-15°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich

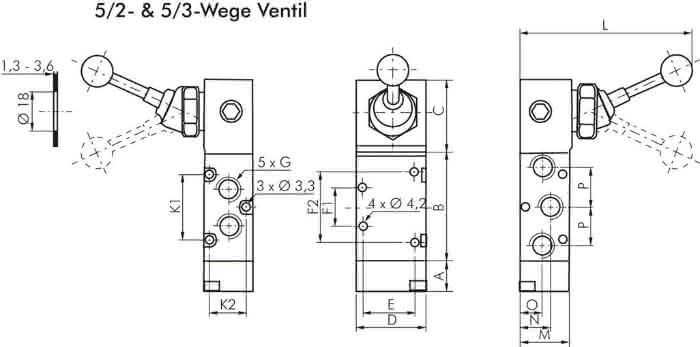

Spezifikationen
A
13 MM
B
62,0 MM
C
34,5 MM
D
40 MM
Durchfluss
1.100 L/MIN
E
26,3 MM
F1
22 MM
F2
44 MM
Funktion
Federrückstellung
G
G 1/4"
Gewicht
0,32 KG
Gewinde
G 1/4"
H
8,0 MM
K1
44 MM
K2
19,6 MM
L
90,0 MM
M
25 MM
N
15,2 MM
Nennweite
7,5 MM
O
11,2 MM
P
22 MM

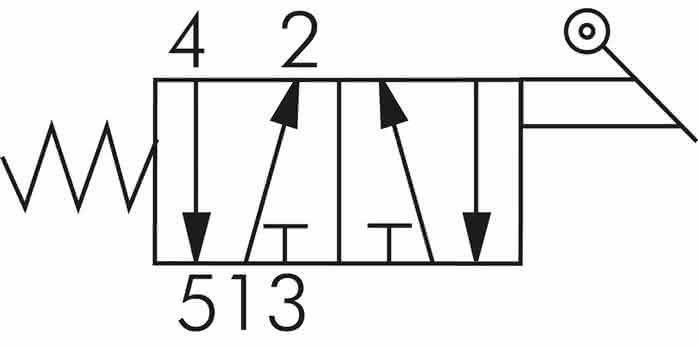

Symbol
z_xmv1110_2_k.eps
