Beschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar): <50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Lebensdauer:
min. 40 Mio. Schaltspiele
Bauform Magnetspule:
T1 (Steckergröße 1)
Information:
Spule und Stecker liegen lose bei.
*Luftfeder
Spezifikationen
Steuerspannung
24 V AC
Gewinde G1 (2x)
G 1/4"
Gewinde Abluft G1 (1x)
G 1/4"

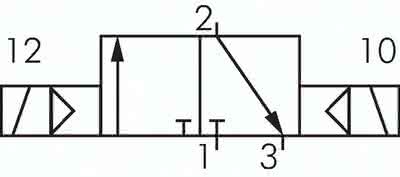

Funktion
Impulsventil
Nennweite
5,6 MM
D
10,5 MM
Durchfluss
1150 L/MIN
L
35 MM
Leistungsaufnahme (AC)
4 VA
P
0 MM
Ersatzmagnetspule
MAG T1 24VAC
A
175,4 MM
K
70,2 MM
C
27 MM
E
72,7 MM
H2
4,3 MM
F
30 MM
B
40 MM
H1
4,3 MM
J
20 MM
M
75,7 MM
N
24 MM
O
87,7 MM
U
70 MM
V
40,5 MM
W
0 MM
Gewicht
0,4 KG
