Beschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar): <50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Lebensdauer:
min. 40 Mio. Schaltspiele
Bauform Magnetspule:
T1 (Steckergröße 1)
Information:
Spule und Stecker liegen lose bei.
*Luftfeder

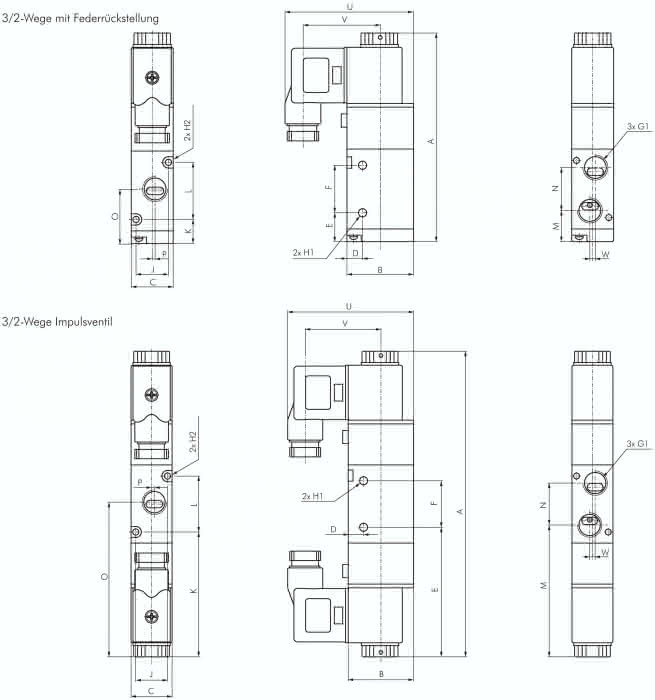

Spezifikationen
A
112,7 MM
Gewinde G1 (2x)
G 1/4"
Gewinde Abluft G1 (1x)
G 1/4"
Leistungsaufnahme (AC)
4 VA
Ersatzmagnetspule
MAG T1 24VAC
J
17 MM
K
16,0 MM
U
67,5 MM
V
40,5 MM
H2
3,3 MM
W
0 MM
B
35 MM
C
22 MM
D
8,2 MM
Durchfluss
800 L/MIN
E
18,5 MM
F
25 MM
Funktion
Federrückstellung (NC)*
Gewicht
0,21 KG
H1
4,2 MM
L
30 MM
M
19,8 MM
N
22,5 MM
Nennweite
4,5 MM
O
32,0 MM
P
1,5 MM
Steuerspannung
24 V AC
