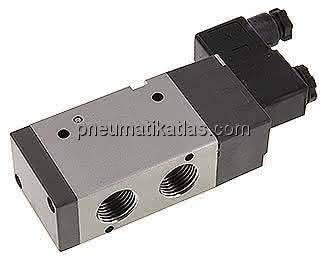

Beschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar): <50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Lebensdauer:
min. 40 Mio. Schaltspiele
Bauform Magnetspule:
T1 (Steckergröße 1)
Information:
Spule und Stecker liegen lose bei.
*mechanische Feder
Spezifikationen
A
144,7 MM
Gewinde G1 (2x)
G 1/2"
Gewinde Abluft G1 (1x)
G 1/2"
Leistungsaufnahme (AC)
4 VA
Ersatzmagnetspule
MAG T1 230V
J
27 MM
K
24,8 MM
U
75 MM
V
40,5 MM
H2
4,3 MM
W
0 MM
B
50 MM
C
34 MM
D
13,5 MM
Durchfluss
2250 L/MIN
E
21,0 MM
F
48 MM
Funktion
Federrückstellung (NC)*
Gewicht
0,49 KG
H1
5,3 MM
L
40,5 MM
M
29,3 MM
N
31,5 MM
Nennweite
8 MM
O
45,0 MM
P
2 MM
Steuerspannung
230 V AC
