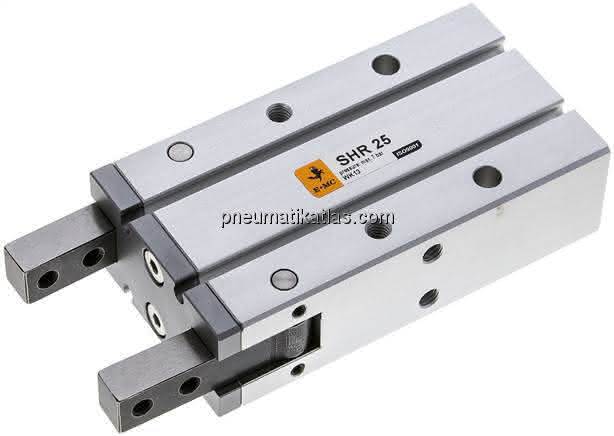

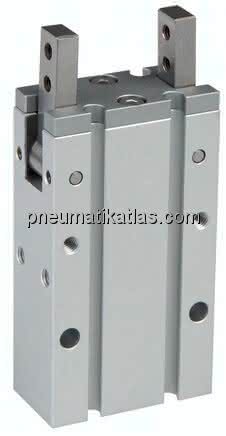

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium, Greiffinger: rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
60 Zyklen / Minute
Wiederholgenauigkeit:
± 0,2 mm
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:

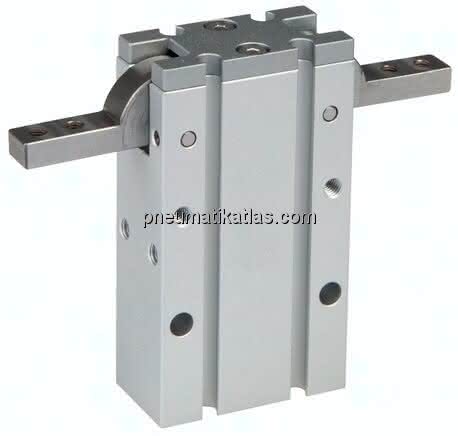

;ideal für Pick- and Place-Anwendungen, ;180°-Öffnung des Greifers vereinfacht viele Applikationen, ;passgenauer Wiedereinbau durch stirnseitige Zentrierbohrung und Passungsbohrung, ;viele Befestigungsvarianten möglich, ;Haupteinbaumaße identisch mit SMC Serie MHY2
*bei 5 bar

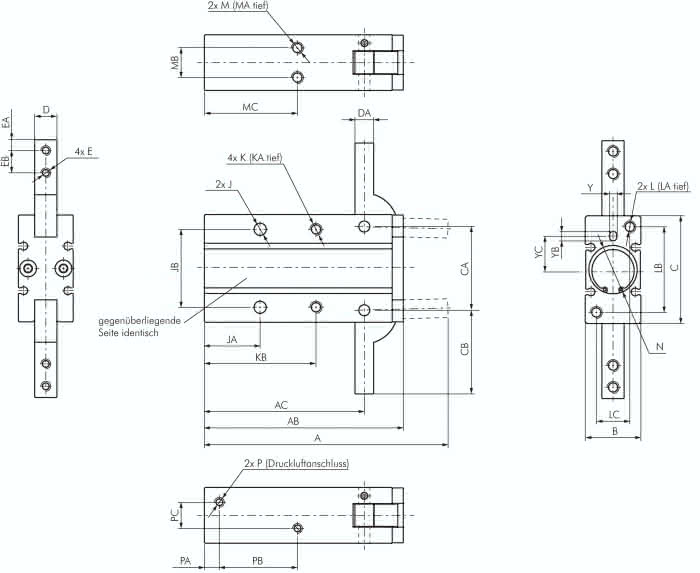

Spezifikationen
A
131 MM
eff. Haltekraft* außen greifend
2,30 NM
P (Druckluftanschluss)
M 5
DA
10 MM
Reparatursätze
SHR 25 REP
AC
86,0 MM
D (+0 / -0,02)
12,0 MM
EB
12 MM
EA
6 MM
CA
45 MM
J
6,6 MM
K
M 6
CB
45,0 MM
MB
16 MM
MC
50 MM
N (+0,05 / +0)
26 (2,0 tief) MM
PA
8 MM
PB
42 MM
PC
14 MM
Y (+0,03 / +0)
4 (4 tief) MM
YB
5 MM
YC
23 MM
LA
12 MM
KA
12 MM
AB
107 MM
JA
30 MM
KB
60 MM
JB
42 MM
LB
46 MM
LC
18 MM
Ausführung
doppeltwirkend
B
30,0 MM
MA
10 MM
C
58 MM
E
M 5
Gewicht
0,55 KG
Kolbendurchmesser
25 MM
L
M 6
M
M 6
