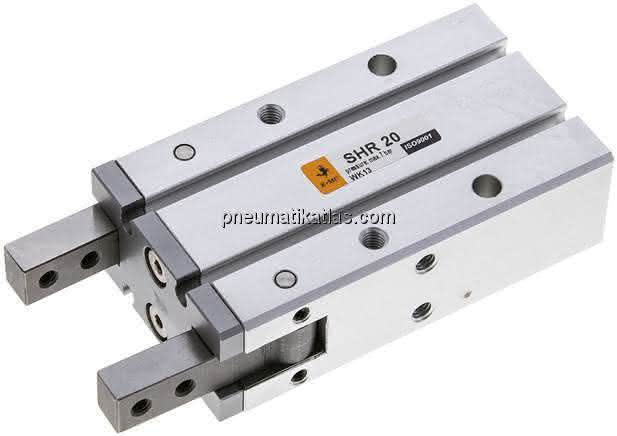

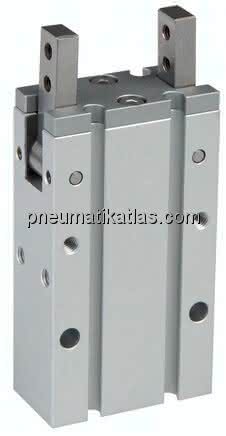

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium, Greiffinger: rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
60 Zyklen / Minute
Wiederholgenauigkeit:
± 0,2 mm
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:

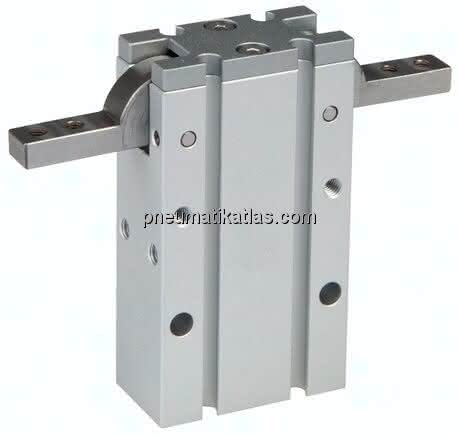

;ideal für Pick- and Place-Anwendungen, ;180°-Öffnung des Greifers vereinfacht viele Applikationen, ;passgenauer Wiedereinbau durch stirnseitige Zentrierbohrung und Passungsbohrung, ;viele Befestigungsvarianten möglich, ;Haupteinbaumaße identisch mit SMC Serie MHY2
*bei 5 bar

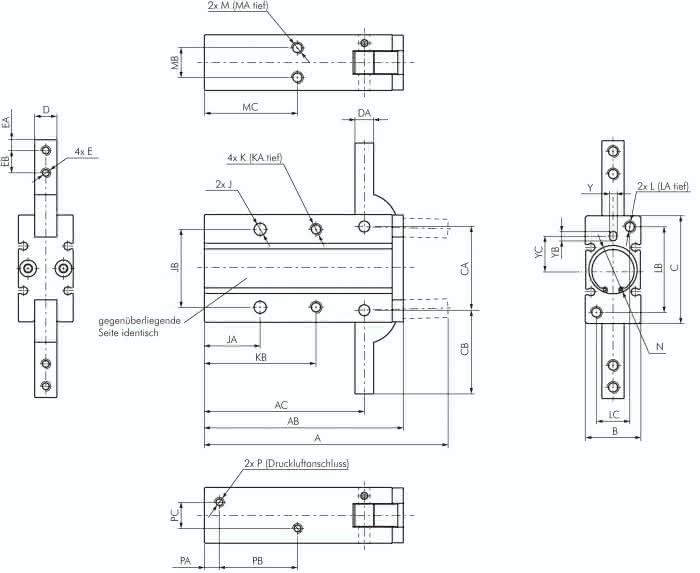

Spezifikationen
A
106 MM
eff. Haltekraft* außen greifend
1,10 NM
P (Druckluftanschluss)
M 5
DA
8 MM
Reparatursätze
SHR 20 REP
AC
69,0 MM
D (+0 / -0,02)
10,0 MM
EB
9 MM
EA
5 MM
CA
36 MM
J
5,5 MM
K
M 5
CB
37,0 MM
MB
14 MM
MC
42 MM
N (+0,05 / +0)
21 (2,0 tief) MM
PA
8 MM
PB
32 MM
PC
12 MM
Y (+0,03 / +0)
4 (4 tief) MM
YB
5 MM
YC
19 MM
LA
10 MM
KA
10 MM
AB
86 MM
JA
25 MM
KB
50 MM
JB
36 MM
LB
38 MM
LC
16 MM
Ausführung
doppeltwirkend
B
26,0 MM
MA
8 MM
C
48 MM
E
M 4
Gewicht
0,32 KG
Kolbendurchmesser
20 MM
L
M 5
M
M 5
