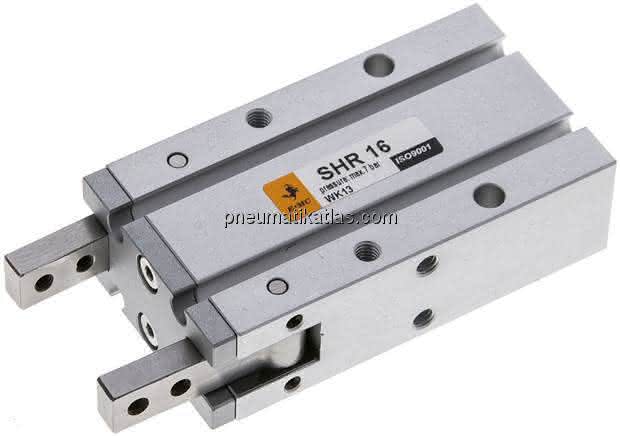

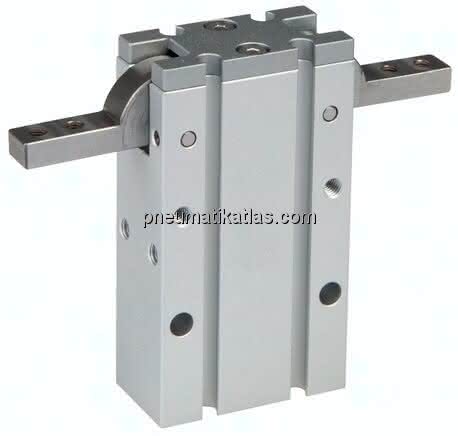

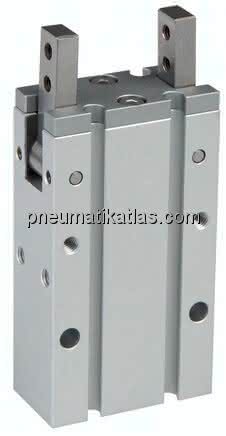

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium, Greiffinger: rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
60 Zyklen / Minute
Wiederholgenauigkeit:
± 0,2 mm
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
;ideal für Pick- and Place-Anwendungen, ;180°-Öffnung des Greifers vereinfacht viele Applikationen, ;passgenauer Wiedereinbau durch stirnseitige Zentrierbohrung und Passungsbohrung, ;viele Befestigungsvarianten möglich, ;Haupteinbaumaße identisch mit SMC Serie MHY2
*bei 5 bar

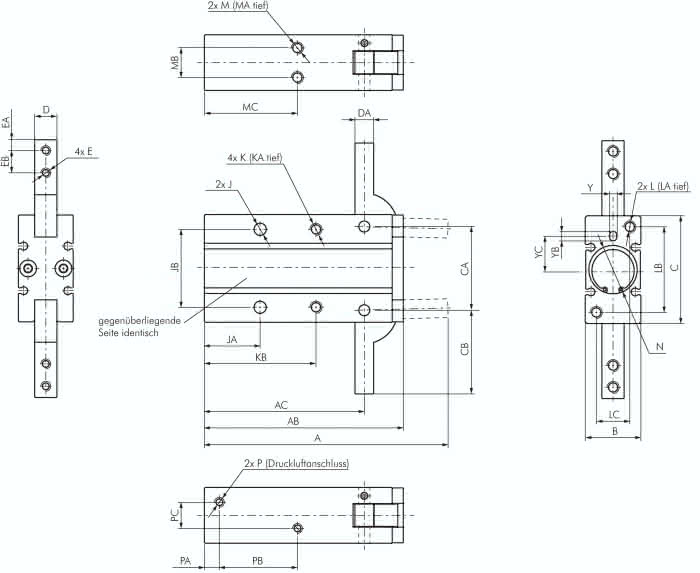

Spezifikationen
A
84 MM
eff. Haltekraft* außen greifend
0,55 NM
P (Druckluftanschluss)
M 5
DA
5 MM
Reparatursätze
SHR 16 REP
AC
55,5 MM
D (+0 / -0,02)
8,0 MM
EB
7 MM
EA
4 MM
CA
28 MM
J
4,5 MM
K
M 4
CB
28,5 MM
MB
12 MM
MC
33 MM
N (+0,05 / +0)
17 (2,0 tief) MM
PA
7 MM
PB
25 MM
PC
8 MM
Y (+0,03 / +0)
3 (3 tief) MM
YB
4 MM
YC
12 MM
LA
8 MM
KA
8 MM
AB
69 MM
JA
20 MM
KB
41 MM
JB
30 MM
LB
30 MM
LC
12 MM
Ausführung
doppeltwirkend
B
20,0 MM
MA
5 MM
C
38 MM
E
M 3
Gewicht
0,155 KG
Kolbendurchmesser
16 MM
L
M 4
M
M 4
