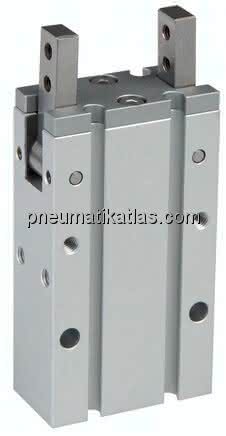

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium, Greiffinger: rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
60 Zyklen / Minute
Wiederholgenauigkeit:
± 0,2 mm
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:

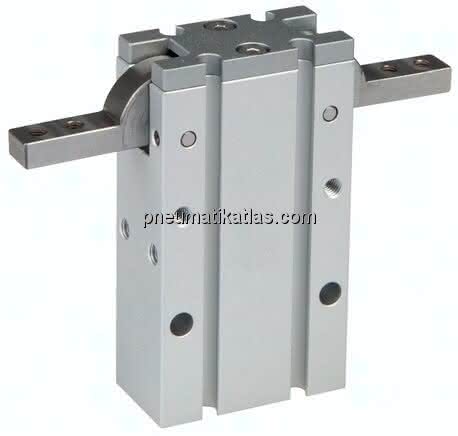

;ideal für Pick- and Place-Anwendungen, ;180°-Öffnung des Greifers vereinfacht viele Applikationen, ;passgenauer Wiedereinbau durch stirnseitige Zentrierbohrung und Passungsbohrung, ;viele Befestigungsvarianten möglich, ;Haupteinbaumaße identisch mit SMC Serie MHY2
*bei 5 bar

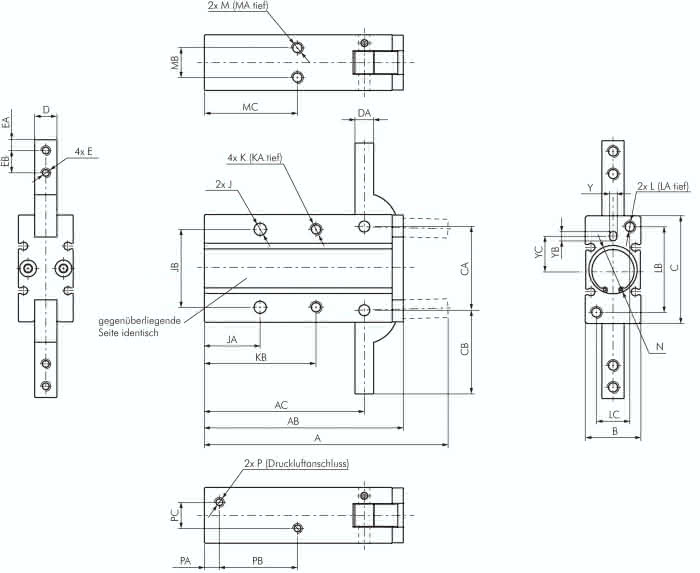

Spezifikationen
A
71 MM
eff. Haltekraft* außen greifend
0,16 NM
P (Druckluftanschluss)
M 5
DA
4 MM
Reparatursätze
SHR 10 REP
AC
47,5 MM
D (+0 / -0,02)
6,0 MM
EB
6 MM
EA
3 MM
CA
22 MM
J
3,4 MM
K
M 3
CB
23,5 MM
MB
9 MM
MC
30 MM
N (+0,05 / +0)
11 (1,7 tief) MM
PA
7 MM
PB
23 MM
PC
3 MM
Y (+0,03 / +0)
3 (3 tief) MM
YB
4 MM
YC
9 MM
LA
6 MM
KA
6 MM
AB
58 MM
JA
18 MM
KB
35 MM
JB
24 MM
LB
24 MM
LC
9 MM
Ausführung
doppeltwirkend
B
15,0 MM
MA
4 MM
C
30 MM
E
M 3
Gewicht
0,075 KG
Kolbendurchmesser
10 MM
L
M 3
M
M 3
