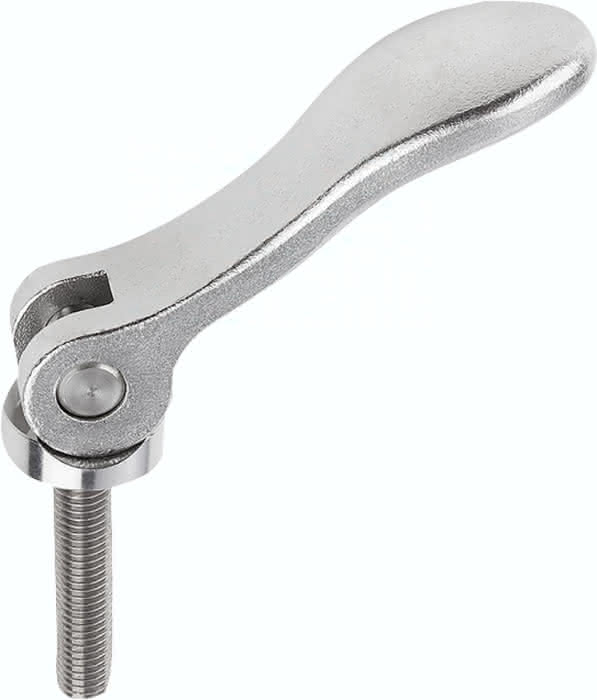

Beschreibung
· Exzenterhebel dienen dem schnellen und drehmomentfreien Spannen von Werkstücken
· Vorteil: Werkstück muss nicht zusätzlich gesichert werden
· Anwendungsgebiete: Maschinen- und Montagebau, Reha- und Medizintechnik, Lebensmittelindustrie
· Keine Spannkraftverluste durch eine mögliche Retardation
· Ausführungen: elektrolytisch poliert oder gestrahlt
Werkstoff:
Griffhebel Edelstahl 1.4308.
Druckscheibe Edelstahl 1.4034 gehärtet.
Achsbolzen, Stiftschraube Edelstahl 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert oder gestrahlt.
Druckscheibe, Achsbolzen und Stiftschraube blank.
Hinweis:
Die Spannfläche der Druckscheibe ist bei Auslieferung leicht gefettet.
Schmierfett ist FDA konform und somit geeignet für die Lebensmittel- und Pharmaindustrie.
Spezifikationen
Material Grundkörper
Edelstahl
Benennung
Exzenterhebel
D
M4
D1
15,4
D2
8
Oberfläche Grundkörper
gestrahlt
B
18,0
B1
13,0
H
11,4
L
20
H1
17,2
A
52,3
A1
59,1
Hub S
1,0
Spannkraft F kN
2,5
Handkraft FH N
100
Gewicht
0,04 KG
