Beschreibung

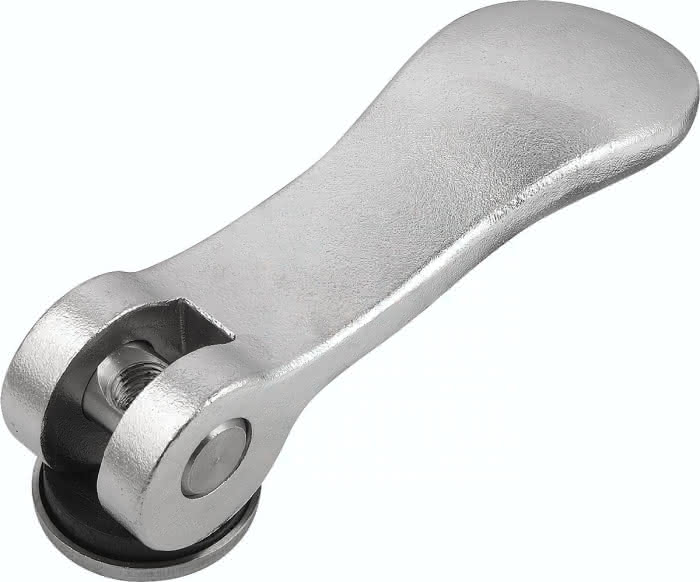

· Exzenterhebel dienen dem schnellen und drehmomentfreien Spannen von Werkstücken
· Vorteil: Werkstück muss nicht zusätzlich gesichert werden
· Anwendungsgebiete: Maschinen- und Montagebau, Reha- und Medizintechnik, Lebensmittelindustrie
· Eignen sich zusätzlich für den Einsatz in der Lebensmittelindustrie (korrosionsbeständig)
· Verbesserte Haptik durch elektrolytisch polierte oder gestrahlte Oberfläche
Werkstoff:
Griffhebel 1.4308.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen, Scheibe 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert oder gestrahlt.
Druckscheibe schwarz.
Achsbolzen blank.
Spezifikationen
Material Grundkörper
Edelstahl
Benennung
Exzenterhebel
D
8-32
Oberfläche Grundkörper
elektrolytisch poliert
D1
15,4
D2
8
B
18,0
H
11,2
Handkraft FH N
100
B1
13,0
H1
17,0
Hub S
1,0
A
52,3
Spannkraft F kN
2,5
A1
59,1
Gewicht
0,04 KG
