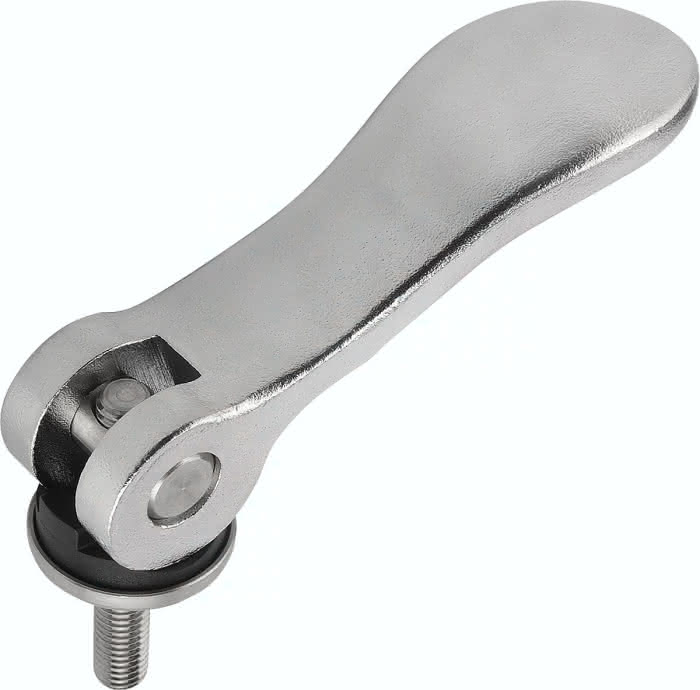

Beschreibung
· Exzenterhebel dienen dem schnellen und drehmomentfreien Spannen von Werkstücken
· Vorteil: Werkstück muss nicht zusätzlich gesichert werden
· Anwendungsgebiete: Maschinen- und Montagebau, Reha- und Medizintechnik, Lebensmittelindustrie
· Eignen sich zusätzlich für den Einsatz in der Lebensmittelindustrie (korrosionsbeständig)
· Verbesserte Haptik durch elektrolytisch polierte oder gestrahlte Oberfläche
Werkstoff:
Griffhebel Edelstahl 1.4308.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen, Scheibe und Stiftschraube Edelstahl 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert oder gestrahlt.
Druckscheibe schwarz.
Achsbolzen, Scheibe und Stiftschraube blank.
Spezifikationen
A
52,3
A1
59,1
D1
15,4
B
18,0
D2
8
L
50
D
10-32
Gewicht
0,043 KG
B1
13,0
H
11,2
Material Grundkörper
Edelstahl
H1
17,0
Benennung
Exzenterhebel
Oberfläche Grundkörper
elektrolytisch poliert
Spannkraft F kN
2,5
Hub S
1,0
Handkraft FH N
100
