Beschreibung

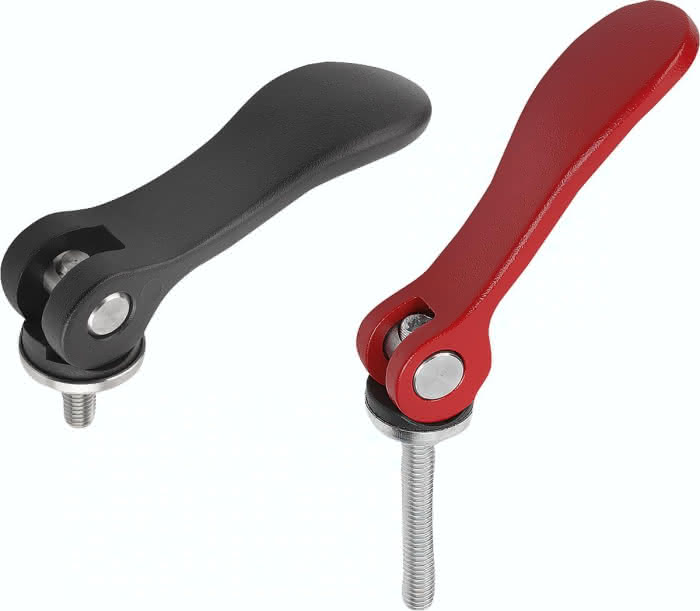

· Exzenterhebel dienen dem schnellen und drehmomentfreien Spannen von Werkstücken
· Vorteil: Werkstück muss nicht zusätzlich gesichert werden
· Anwendungsgebiete: Maschinen- und Montagebau, Reha- und Medizintechnik
· Stahl- oder Edelstahlausführung
· Farbe: schwarz oder rubinrot
Werkstoff:
Griffhebel aus Aluminiumguss EN AC-46200.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8 oder Edelstahl 1.4305.
Ausführung:
Griffhebel schwarz pulverbeschichtet.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe Stahl blau passiviert, oder Edelstahl blank.
Spezifikationen
A
52,3
B
18,0
Gewicht
0,026 KG
H
11,2
L
50
D
10-32
Material Grundkörper
Aluminium
Benennung
Exzenterhebel
Material Komponente
Edelstahl
Farbe Grundkörper
rubinrot RAL 3003
D1
15,4
D2
8
H1
17,0
A1
59,1
B1
13,0
Spannkraft F kN
2,5
Hub S
1,0
Handkraft FH N
100
