Beschreibung
· Zur Erweiterung der Spannhöhe K1165
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper vergütet und verzinkt.
Stützschraube vergütet, Festigkeitsklasse 8.8.
Hinweis:

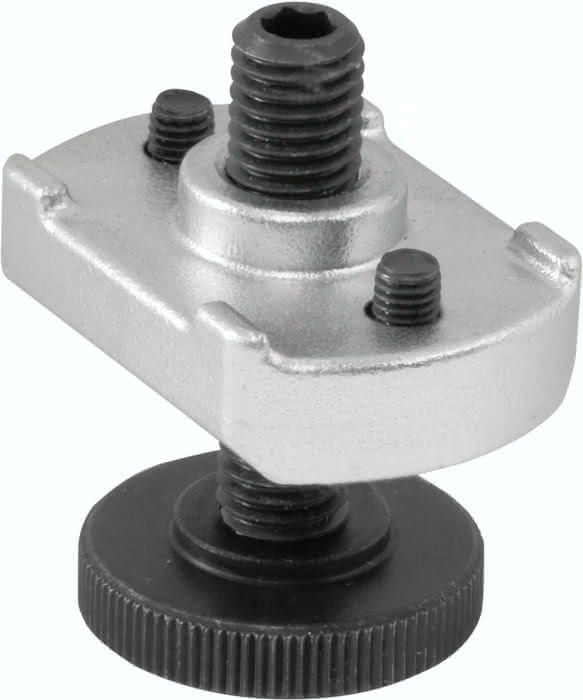

Stützverlängerungen bestehend aus Druckstück, Stützschraube und Befestigungsschrauben für Spanneisen.
Die Stützverlängerungen werden zur Vergrößerung der Spannhöhe bei Spanneisen verwendet.
Spezifikationen
Ausführung 1
für Spanneisen
D
25
Material Grundkörper
Vergütungsstahl
Benennung
Stützverlängerung
D1
M20
D2
M6
D3
50
L1
50
H3
25
H Spannbereich
16-91
H2
16
B
50
Gewicht
1 KG
H1
109
L
70
