Beschreibung
· Zur Erweiterung der Spannhöhe K1165
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper vergütet und verzinkt.
Stützschraube vergütet, Festigkeitsklasse 8.8.
Hinweis:

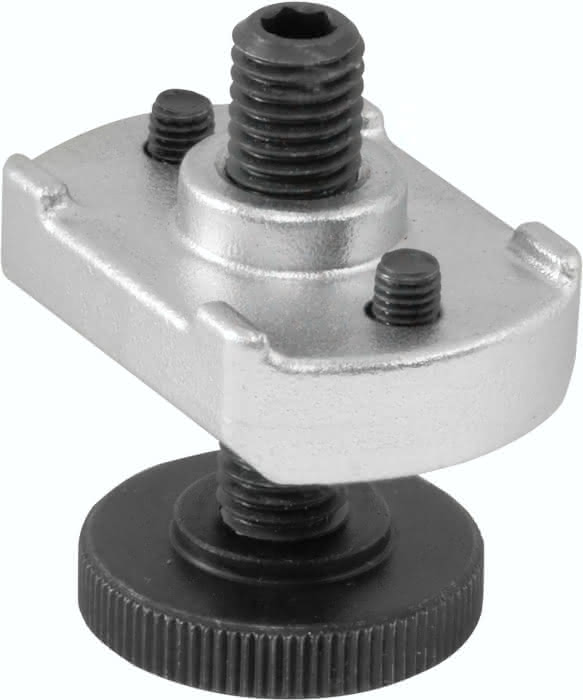

Stützverlängerungen bestehend aus Druckstück, Stützschraube und Befestigungsschrauben für Spanneisen.
Die Stützverlängerungen werden zur Vergrößerung der Spannhöhe bei Spanneisen verwendet.
Spezifikationen
Ausführung 1
für Spanneisen
D
21
Material Grundkörper
Vergütungsstahl
Benennung
Stützverlängerung
L
60
D1
M16
B
50
D2
M5
D3
42
L1
40
H Spannbereich
13-73
H1
90
H2
13
H3
20
Gewicht
0,6 KG
