Beschreibung
· Zur Erweiterung der Spannhöhe K1165
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper vergütet und verzinkt.
Stützschraube vergütet, Festigkeitsklasse 8.8.
Hinweis:

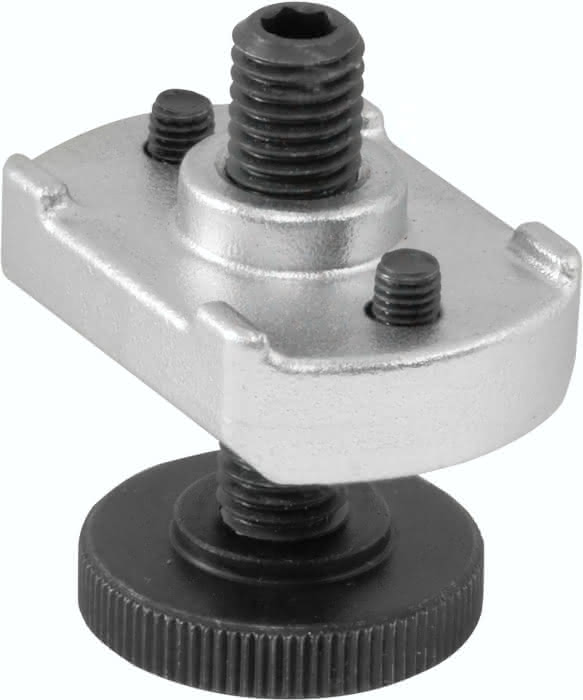

Stützverlängerungen bestehend aus Druckstück, Stützschraube und Befestigungsschrauben für Spanneisen.
Die Stützverlängerungen werden zur Vergrößerung der Spannhöhe bei Spanneisen verwendet.
Spezifikationen
Ausführung 1
für Spanneisen
D
17
Material Grundkörper
Vergütungsstahl
Benennung
Stützverlängerung
L
54
D1
M12
B
42
D2
M5
D3
36
L1
35
H Spannbereich
10-80
H1
94
H2
10
H3
16
Gewicht
0,38 KG
