Norelem

04203-224235250

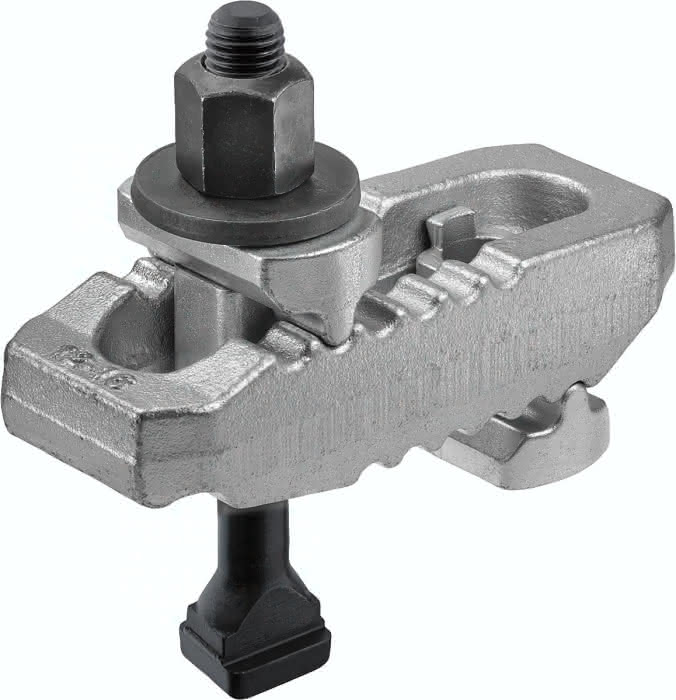

Spanneisen


Ausgabe: 1 StückEAN: 4059495384764Artikelnummer: K1923871

04203-224235250 Spanneisen

Ausgabe:
1 STK


Beschreibung
· Schnell und stufenlos anpassbar · Vielseitig einsetzbar · Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau, Pressen- und Spritzgussbereich · Unterschiedliche Spannnasen an den Enden Werkstoff: Stahl. Ausführung: vergütet und vezinkt. Komplett mit Schraube für T-Nuten DIN 787, Scheibe DIN 6340 und Mutter DIN 6330B. Hinweis: Spanneisen verstellbar können schnell und stufenlos an die Spannsituation angepasst werden. Die Spanneisen haben an den Enden unterschiedliche Spannnasen und können somit je nach Anwendungsfall gedreht werden. Dadurch können die Spanneisen sehr vielfällig nicht nur in der Zerspanung oder spanlosen Bearbeitung eingesetzt werden, sondern auch im Pressen-und Spritzgußbereich. Zubehör: Stützverlängerungen 04204
Spezifikationen
Ausführung 1

verstellbar

B

70

Gewicht

4,9 KG

Form

B

L

235

D

25

E

17

Material Grundkörper

Vergütungsstahl

Benennung

Spanneisen

Ausführung 2

mit T-Nutmutter

Nutbreite

24

L1

60

H Spannbereich

0-100

L2

47

H1

31

H2

51

B1

30

H3

34

H4

24

Befestigungs- schraube(n)

M24X250

Spannkraft kN

75
