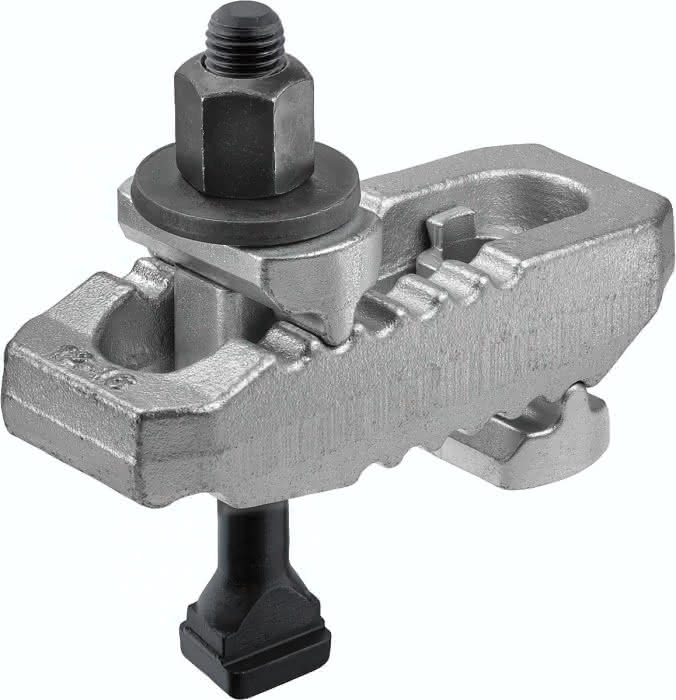

Beschreibung
· Schnell und stufenlos anpassbar
· Vielseitig einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau, Pressen- und Spritzgussbereich
· Unterschiedliche Spannnasen an den Enden
Werkstoff:
Stahl.
Ausführung:
vergütet und vezinkt.
Komplett mit Schraube für T-Nuten DIN 787, Scheibe DIN 6340 und Mutter DIN 6330B.
Hinweis:
Spanneisen verstellbar können schnell und stufenlos an die Spannsituation angepasst werden. Die Spanneisen haben an den Enden unterschiedliche Spannnasen und können somit je nach Anwendungsfall gedreht werden. Dadurch können die Spanneisen sehr vielfällig nicht nur in der Zerspanung oder spanlosen Bearbeitung eingesetzt werden, sondern auch im Pressen-und Spritzgußbereich.
Zubehör:
Stützverlängerungen 04204
Spezifikationen
Ausführung 1
verstellbar
B
62
Gewicht
3 KG
Form
B
L
187
D
21
E
14
Material Grundkörper
Vergütungsstahl
Benennung
Spanneisen
Ausführung 2
mit T-Nutmutter
Nutbreite
20
L1
44
H Spannbereich
0-80
L2
44
H1
30
H2
42
B1
30
H3
27
H4
20
Befestigungs- schraube(n)
M20X200
Spannkraft kN
60
