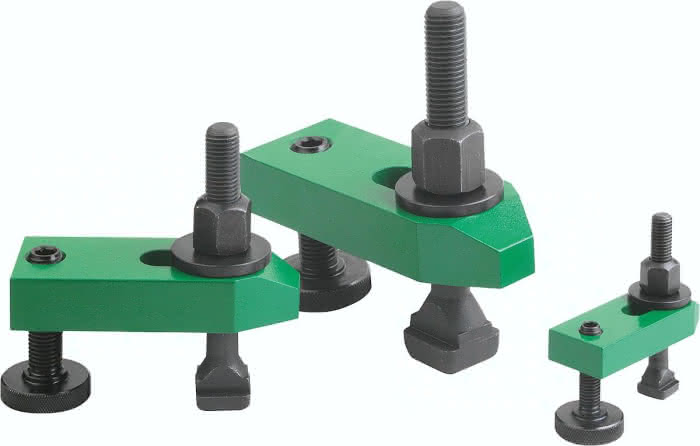

Beschreibung
· Kompakte Spanneinheit
· Flexibel einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Vergütungsstahl.
Schrauben auf 8.8 vergütet.
Ausführung:
Spanneisen lackiert. Schrauben brüniert.
Hinweis:
""F"" ist abhängig von der Nutentiefe nach DIN 650.
Spezifikationen
D
M10x80
Material Grundkörper
Vergütungsstahl
Benennung
Spanneisen
L
80
F
8-32
D1
M10
A
15
B
30
G für T-Nut
10
B1
12
E1
15
E2
30
F kN
13,9
Gewicht
0,34 KG
