Beschreibung
· Eignen sich unter anderem zur Montage von Exzenterhebeln
· Flexibel einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Vergütungsstahl 1.1191.
Ausführung:
vergütet und brüniert.
Hinweis:
Passender Achsbolzen 04250. Exzenterhebel siehe 04290. Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Spezifikationen
Ausführung 1
mit Schlitz
Material Grundkörper
Vergütungsstahl
Benennung

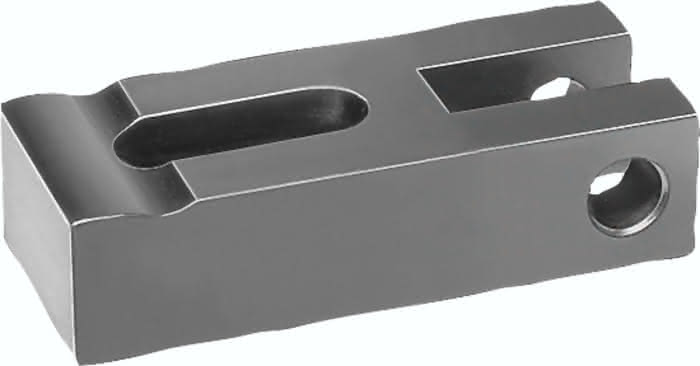

Spanneisen
D
14
D1
12
A
25
B
40
H
25
L
100
L1
45
B1
14,5
L2
12
L5
36
L3
22
F max. kN
20,20
L4
3,0
Gewicht
0,55 KG
