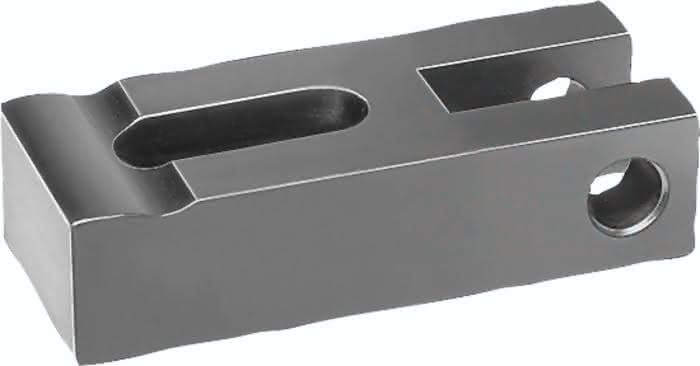

Beschreibung
· Eignen sich unter anderem zur Montage von Exzenterhebeln
· Flexibel einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Vergütungsstahl 1.1191.
Ausführung:
vergütet und brüniert.
Hinweis:
Passender Achsbolzen 04250. Exzenterhebel siehe 04290. Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Spezifikationen
Ausführung 1
mit Schlitz
A
20
B
32
Gewicht
0,28 KG
H
20
L
80
D
11
Material Grundkörper
Vergütungsstahl
Benennung
Spanneisen
D1
10
L1
36
L2
10
L5
29
L3
16
B1
12,5
F max. kN
13,90
L4
2,5
