Norelem

04170-08

Spanneisen


Ausgabe: 1 StückEAN: 4059495045184Artikelnummer: K1923763

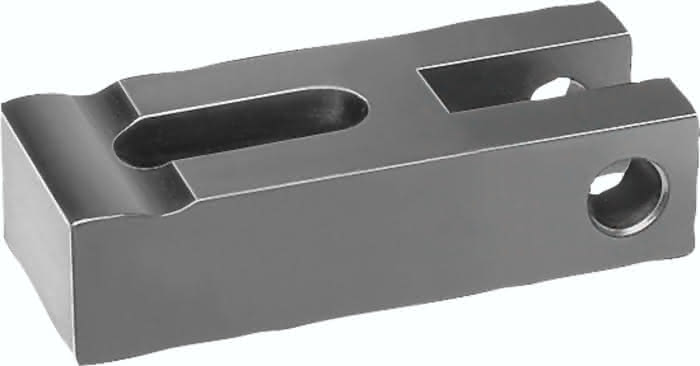

04170-08 Spanneisen

Ausgabe:
1 STK


Beschreibung
· Eignen sich unter anderem zur Montage von Exzenterhebeln · Flexibel einsetzbar · Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau · Zum Spannen von beliebigen Werkstücken und Bauteilen Werkstoff: Vergütungsstahl 1.1191. Ausführung: vergütet und brüniert. Hinweis: Passender Achsbolzen 04250. Exzenterhebel siehe 04290. Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Spezifikationen
Ausführung 1

mit Schlitz

Material Grundkörper

Vergütungsstahl

Benennung

Spanneisen

D

9

B

25

A

16

L

63

L1

28

D1

8

H

16

L4

2,0

B1

9,5

L5

24

L2

8

F max. kN

8,77

L3

12

Gewicht

0,13 KG
