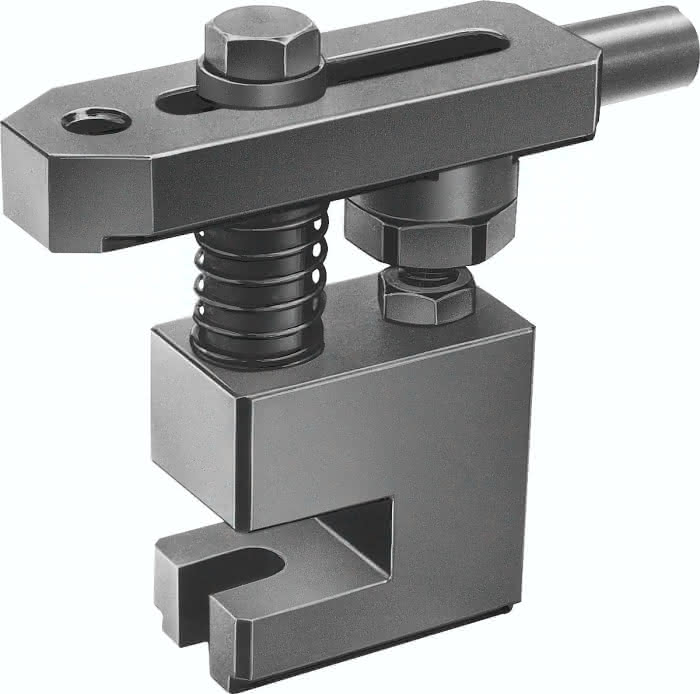

Beschreibung
· Beidseitiges Spannen möglich
· Mit verschiedenen Vorrichtungselementen kombinierbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Geringer Platzbedarf
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper brüniert.
Spanneisen und Spannschraube vergütet und brüniert.
Hinweis:
Beide Seiten des Spanneisens können zum Spannen von Werkstücken verwendet werden. Die Spannpratzen Spannansatz rund sind mit anderen Vorrichtungselementen, z. B. 04160, 02035, 02153 kombinierbar.
Spezifikationen
Ausführung 1
Spannansatz rund
A
110
D
50
Benennung
Spannpratze
K
5
E
75
F
90
J
50
M
17
N
20
min.
45
max.
95
B
188
C
190
G
40
Gewicht
4 KG
H
24
L
M16
