Beschreibung
· Beidseitiges Spannen möglich
· Mit verschiedenen Vorrichtungselementen kombinierbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Geringer Platzbedarf
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper brüniert.
Spanneisen und Spannschraube vergütet und brüniert.
Hinweis:
Beide Seiten des Spanneisens können zum Spannen von Werkstücken verwendet werden. Die Spannpratzen Spannansatz rund sind mit anderen Vorrichtungselementen, z. B. 04160, 02035, 02153 kombinierbar.
Spezifikationen
Ausführung 1

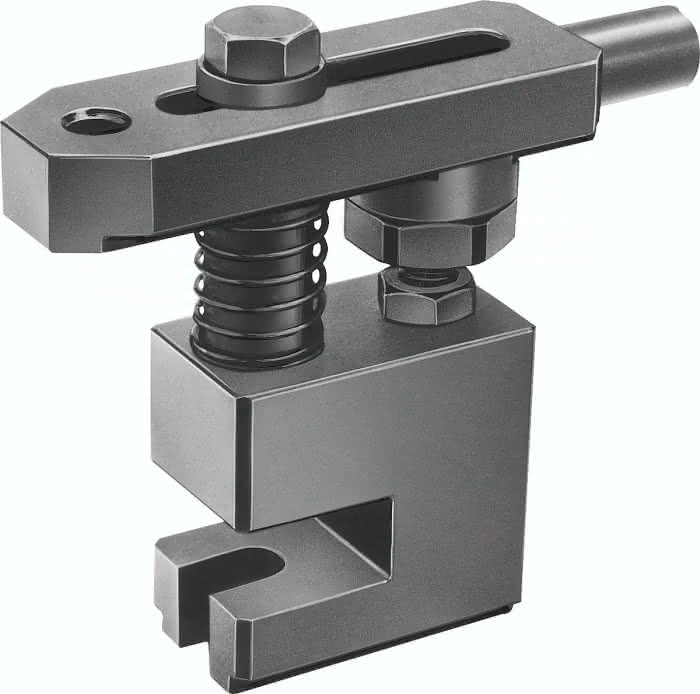

Spannansatz rund
D
40
Benennung
Spannpratze
L
M12
A
105
B
168
C
150
E
70
F
70
G
30
J
40
H
18
K
5
M
13
N
15
min.
35
max.
75
Gewicht
2,2 KG
