Beschreibung
· Ideal zum Aufspannen von Schnitt- und Stanzwerkzeugen
· Schnelle Überbrückung von verschiedenen Spannhöhen
· Benötigt wenig Platz auf dem Maschinentisch
Werkstoff:
Stahl.
Ausführung:
geschmiedet und vergütet, lackiert.
Schraubenteile Festigkeitsklasse 8.8.
Hinweis:

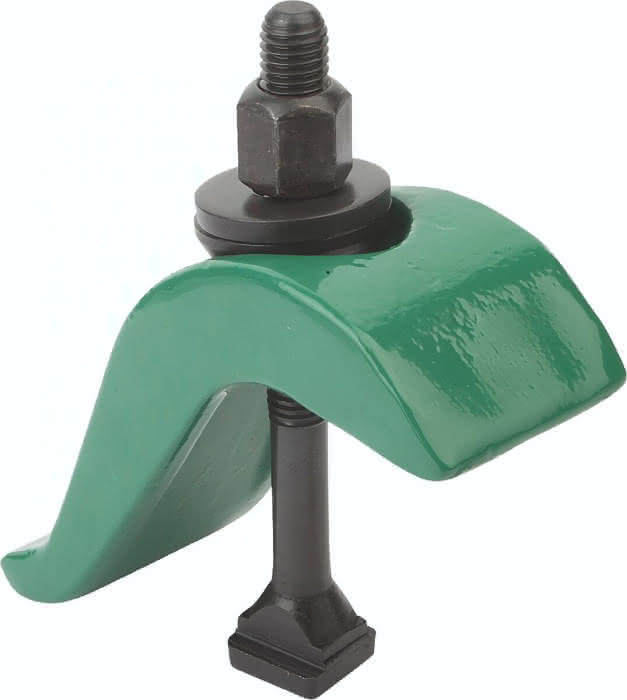

Die stufenlose Spannpratze überbrückt schnell verschiedene Spannhöhen ohne zusätzliche Unterlage und benötigt wenig Platz auf dem Maschinentisch. Sie ist ausgelegt für höchste Belastung und besonders geeignet zum Aufspannen von Schnitt- und Stanzwerkzeugen.
Spezifikationen
Ausführung 1
verstellbar
D
21
Material Grundkörper
Stahl
Benennung
Spannpratze
L
175
Form
B
E
22
D1
M20
H
85
H1
200
Spannkraft kN
58,8
L4
135
L5
60
L1
70
L2
80
L3
40
Gewicht
2,4 KG
