Beschreibung
· Ideal zum Aufspannen von Schnitt- und Stanzwerkzeugen
· Schnelle Überbrückung von verschiedenen Spannhöhen
· Benötigt wenig Platz auf dem Maschinentisch
Werkstoff:
Stahl.
Ausführung:
geschmiedet und vergütet, lackiert.
Schraubenteile Festigkeitsklasse 8.8.
Hinweis:

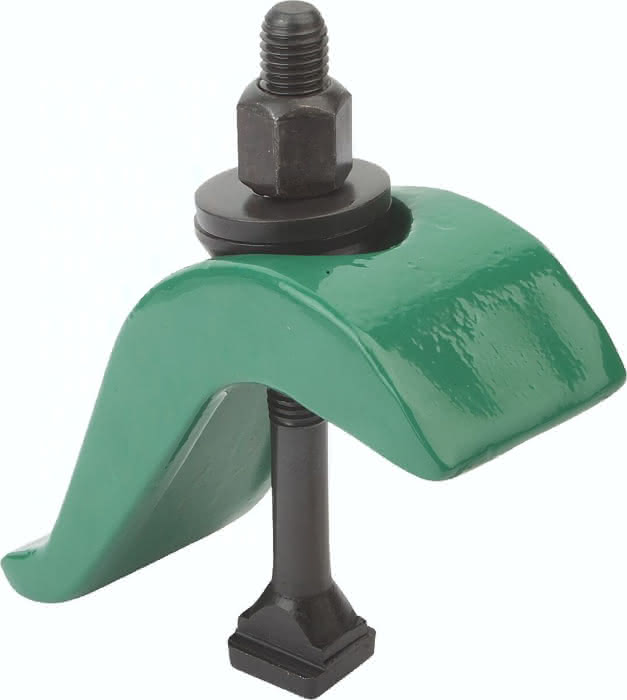

Die stufenlose Spannpratze überbrückt schnell verschiedene Spannhöhen ohne zusätzliche Unterlage und benötigt wenig Platz auf dem Maschinentisch. Sie ist ausgelegt für höchste Belastung und besonders geeignet zum Aufspannen von Schnitt- und Stanzwerkzeugen.
Spezifikationen
Ausführung 1
verstellbar
D
17
Material Grundkörper
Stahl
Benennung
Spannpratze
D1
M16
E
18
L1
55
L3
30
L5
50
L4
110
Spannkraft kN
37,8
L2
60
Form
B
Gewicht
1,3 KG
H
75
H1
160
L
140
