Beschreibung
· Flexibel einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Vergütungsstahl oder EN AW-7022.
Ausführung:
lackiert, Aluminium blank.
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Spezifikationen
Ausführung 1
gekröpft
A
50
Material Grundkörper
Vergütungsstahl
Benennung

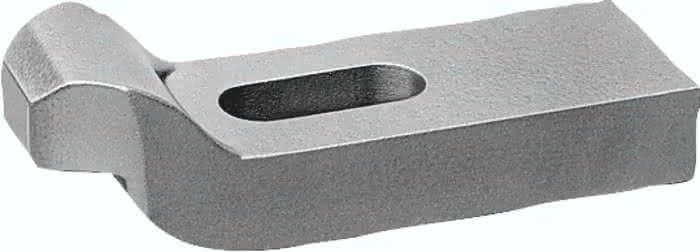

Spanneisen
Bestellnummer Aluminium
04090-2301
für Schraube
M30/M32
B2
80
H max.
100
B1
34
E3
72
B3
40
F kN
135,00
R1
40
E1
91
E2
100
C
40
Gewicht
9 KG
H1
56
L
315
