Beschreibung
· Flexibel einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Vergütungsstahl oder EN AW-7022.
Ausführung:
lackiert, Aluminium blank.
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Spezifikationen
Ausführung 1
gekröpft
A
35
Material Grundkörper
Vergütungsstahl
Benennung

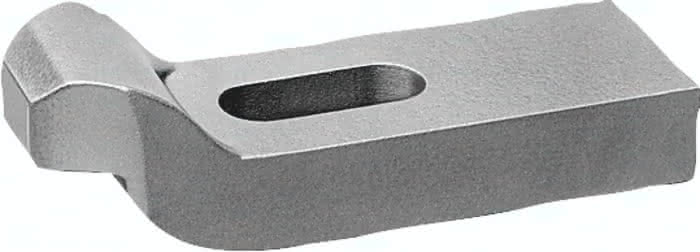

Spanneisen
Bestellnummer Aluminium
04090-224
für Schraube
M24
B2
70
H max.
70
B1
26
E3
54
B3
35
F kN
84,70
R1
34
E1
72
E2
60
C
28
Gewicht
3,3 KG
H1
32
L
200
