Beschreibung
· Flexibel einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Vergütungsstahl oder EN AW-7022.
Ausführung:
lackiert, Aluminium blank.
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Spezifikationen
Ausführung 1
gekröpft
A
30
Gewicht
2,4 KG
C
24
L
200
Material Grundkörper
Vergütungsstahl
Benennung

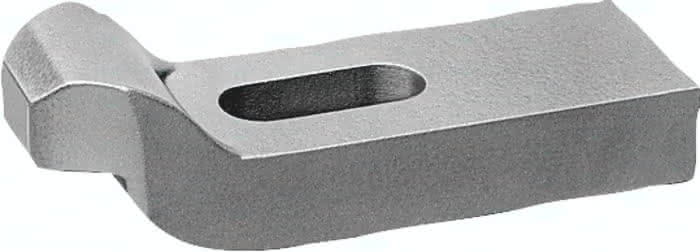

Spanneisen
Bestellnummer Aluminium
04090-2201
H max.
60
H1
28
B1
22
B3
30
E3
40
R1
28
für Schraube
M20/M22
E1
55
E2
70
F kN
58,80
B2
60
