Beschreibung
· Flexibel einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Vergütungsstahl oder EN AW-7022.
Ausführung:
lackiert, Aluminium blank.
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Spezifikationen
Ausführung 1
gekröpft
A
30
Material Grundkörper
Vergütungsstahl
Benennung

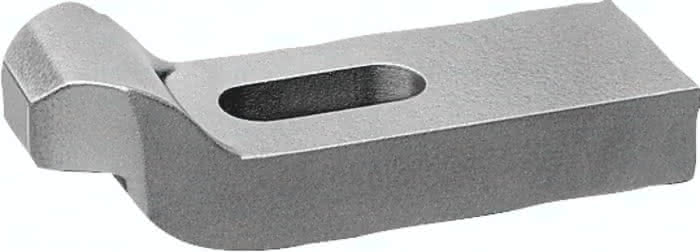

Spanneisen
Bestellnummer Aluminium
04090-220
für Schraube
M20/M22
B2
60
H max.
60
B1
22
E3
40
B3
30
F kN
58,80
R1
28
E1
55
E2
55
C
24
Gewicht
1,9 KG
H1
28
L
160
