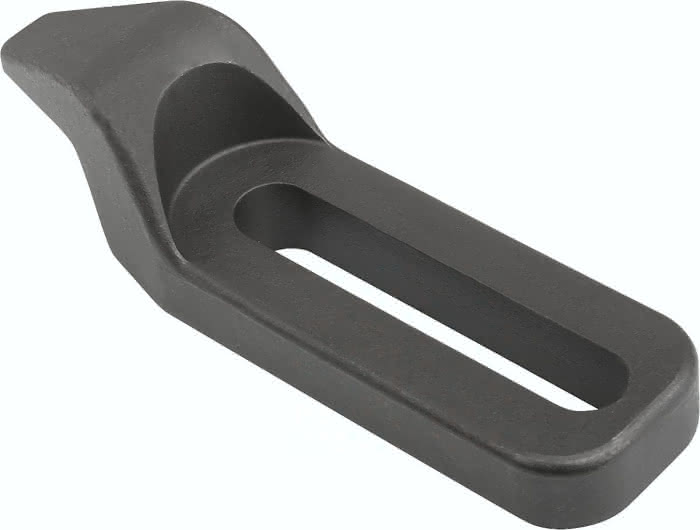

Beschreibung
· Flache Spannnase für das Spannen von niedrigen Absätzen
· Flexibel einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Vergütungsstahl.
Ausführung:
vergütet und brüniert.
Hinweis:
Durch die flache Spannnase können auch niedrige Absätze gespannt und bearbeitet werden. Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Spezifikationen
Ausführung 1
gekröpft
A
72
B
128
Gewicht
1,5 KG
H
56,0
L
216
D
16,2
E
27,0
Material Grundkörper
Vergütungsstahl
Benennung
Spanneisen
L1
48
L2
16
L3
32,0
Spannkraft kN
37,80
E1
7,0
L4
9,5
