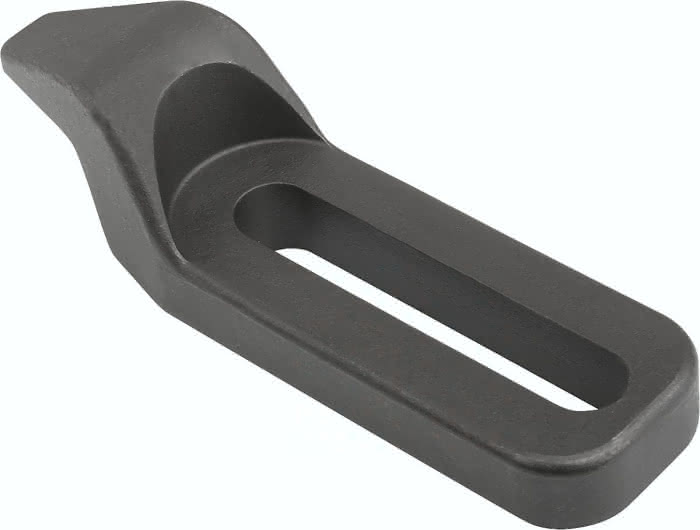

Beschreibung
· Flache Spannnase für das Spannen von niedrigen Absätzen
· Flexibel einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Vergütungsstahl.
Ausführung:
vergütet und brüniert.
Hinweis:
Durch die flache Spannnase können auch niedrige Absätze gespannt und bearbeitet werden. Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Spezifikationen
Ausführung 1
gekröpft
A
45
B
50
Gewicht
0,21 KG
H
30,0
L
105
D
12,2
E
12,0
Material Grundkörper
Vergütungsstahl
Benennung
Spanneisen
L1
30
L2
10
L3
20,0
Spannkraft kN
20,20
E1
4,0
L4
6,0
