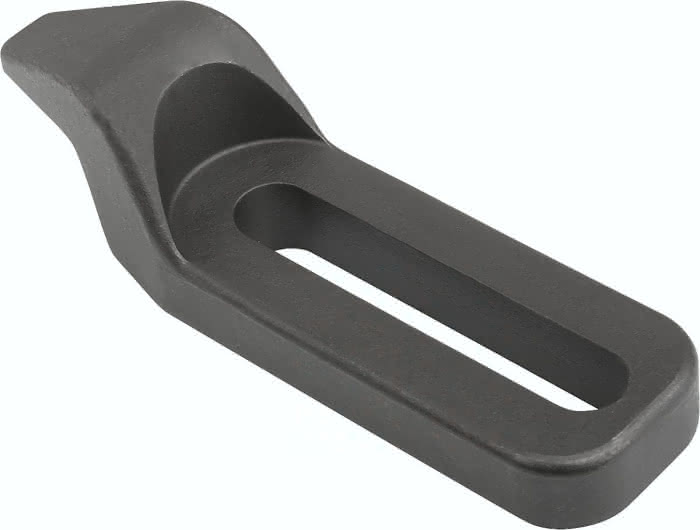

Beschreibung
· Flache Spannnase für das Spannen von niedrigen Absätzen
· Flexibel einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Vergütungsstahl.
Ausführung:
vergütet und brüniert.
Hinweis:
Durch die flache Spannnase können auch niedrige Absätze gespannt und bearbeitet werden. Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Spezifikationen
Ausführung 1
gekröpft
A
28
B
32
Gewicht
0,055 KG
H
18,5
L
67
D
8,2
E
7,5
Material Grundkörper
Vergütungsstahl
Benennung
Spanneisen
L1
20
L2
6
L3
12,5
Spannkraft kN
8,77
E1
2,5
L4
4,0
