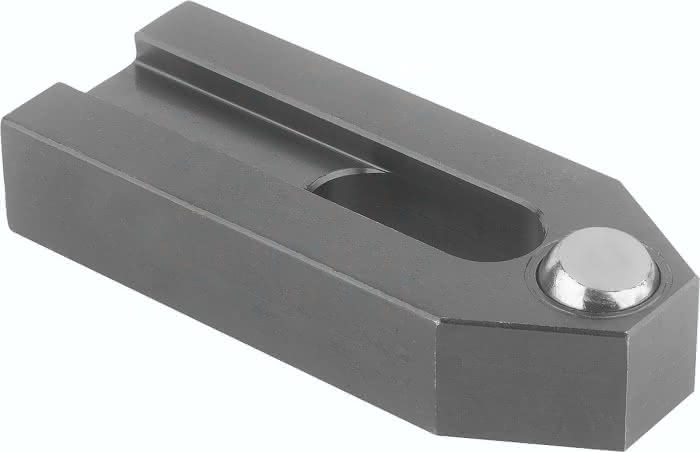

Beschreibung
· Flexibel einsetzbar
· Kugel passt sich optimal den Werkstückkonturen an
· Kugel gehärtet
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Spanneisen Vergütungsstahl, Kugel Wälzlagerstahl.
Ausführung:
Spanneisen brüniert.
Kugel gehärtet, blank.
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Kugel gegen Verdrehen gesichert.
Spezifikationen
Ausführung 1
mit abgeflachter Kugel
A
20
Gewicht
0,6 KG
H
3,5
L
125
D
10,5
K
4,0
Material Grundkörper
Vergütungsstahl
Benennung
Spanneisen
L1
10,5
Kugel-Ø
16,0
B1
13
B3
14
für Schraube
M12
E1
21
E2
50
F kN
20,20
B2
40
