Beschreibung
· Flexibel einsetzbar
· Kugel passt sich optimal den Werkstückkonturen an
· Kugel gehärtet
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Spanneisen Vergütungsstahl, Kugel Wälzlagerstahl.
Ausführung:
Spanneisen brüniert.
Kugel gehärtet, blank.
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Kugel gegen Verdrehen gesichert.
Spezifikationen
Ausführung 1

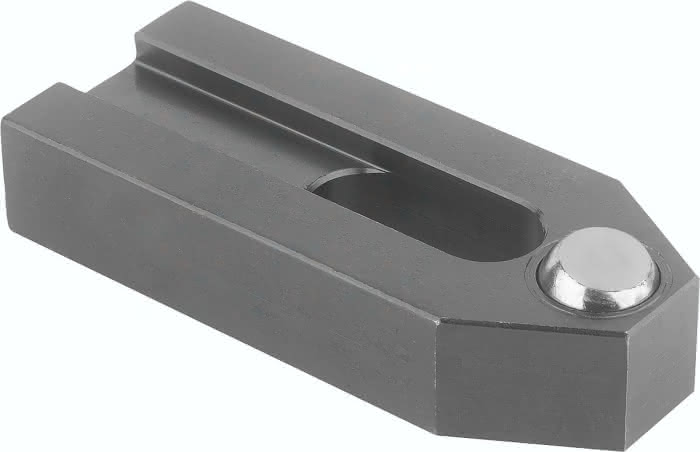

mit abgeflachter Kugel
D
7,2
Material Grundkörper
Vergütungsstahl
Benennung
Spanneisen
L
60
K
3,0
A
12
H
2,0
für Schraube
M8
B2
25
L1
6,5
B1
9
Kugel-Ø
10,0
B3
10
F kN
8,77
E1
13
E2
22
Gewicht
0,11 KG
