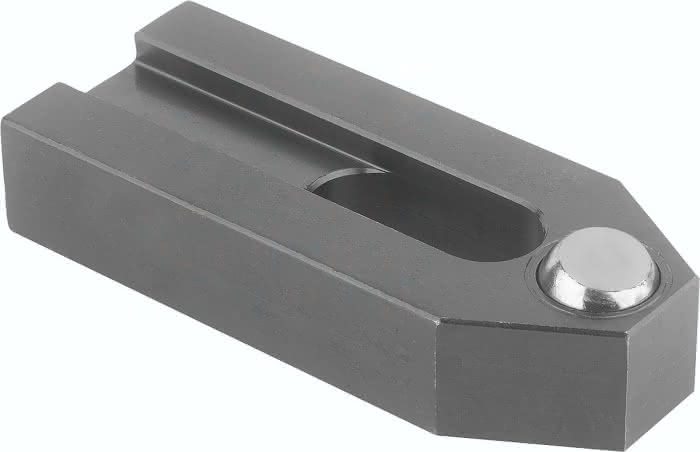

Beschreibung
· Flexibel einsetzbar
· Kugel passt sich optimal den Werkstückkonturen an
· Kugel gehärtet
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Spanneisen Vergütungsstahl, Kugel Wälzlagerstahl.
Ausführung:
Spanneisen brüniert.
Kugel gehärtet, blank.
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Kugel gegen Verdrehen gesichert.
Spezifikationen
Ausführung 1
mit abgeflachter Kugel
D
5,5
Material Grundkörper
Vergütungsstahl
Benennung
Spanneisen
L
50
K
2,5
A
10
H
1,6
für Schraube
M6
B2
20
L1
5,0
B1
7
Kugel-Ø
8,5
B3
8
F kN
4,82
E1
10
E2
20
Gewicht
0,06 KG
