Beschreibung
· Passend zu Universal-Spannunterlagen 02270
· Flexibel einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Vergütungsstahl oder EN AW-7022.
Ausführung:
lackiert, Aluminium blank.
Hinweis:
Verwendung nur in Verbindung mit Universal-Spannunterlagen 02270.
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Spezifikationen

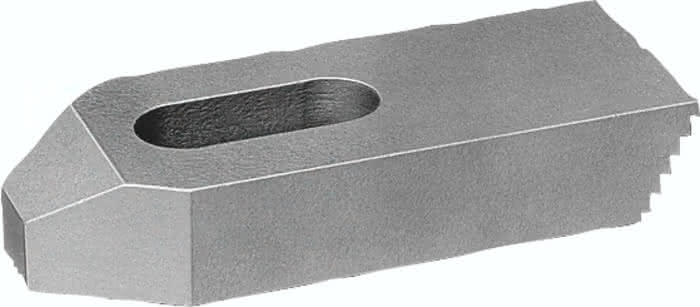

Ausführung 1
mit Treppenzähnen
A
20
B1
14
B2
40
E1
21
B3
14
E2
40
Gewicht
0,165 KG
Material Grundkörper
Aluminium
L
100
Benennung
Spanneisen
für Schraube
M12/M14
F kN
20,20
