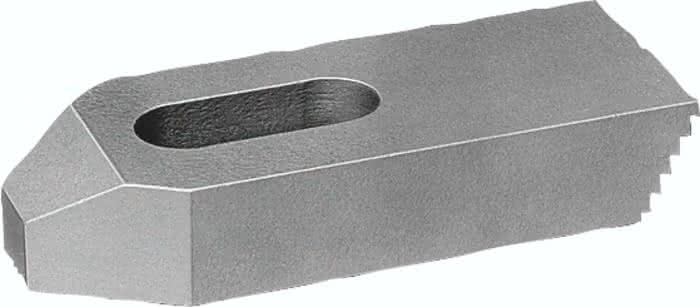

Beschreibung
· Passend zu Universal-Spannunterlagen 02270
· Flexibel einsetzbar
· Anwendungsgebiete: Maschinenbau, Werkzeugbau, Vorrichtungsbau
· Zum Spannen von beliebigen Werkstücken und Bauteilen
Werkstoff:
Vergütungsstahl oder EN AW-7022.
Ausführung:
lackiert, Aluminium blank.
Hinweis:
Verwendung nur in Verbindung mit Universal-Spannunterlagen 02270.
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Spezifikationen
Ausführung 1
mit Treppenzähnen
A
30
B1
22
B2
60
E1
30
B3
22
E2
60
Gewicht
1,7 KG
Material Grundkörper
Vergütungsstahl
L
160
Benennung
Spanneisen
für Schraube
M20/M22
F kN
58,80
