Beschreibung
· Positionieren, Spannen, Halten und Befestigen von Werkstücken
· Universell einsetzbar
· Druckbolzen Kunststoff
Werkstoff:
Hülse Aluminium. Feder aus Stahl.
Druckbolzen Kunststoff.
Ausführung:
Hülse blau verzinkt.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken und Teilen beim:
Gravieren, Beschriften, Bohren, Reiben, Gewinden, Honen, Schleifen, Schweißen, Löten, Bestücken, Montieren usw.
Passende Exzenter zum Justieren siehe 03330.
W und Z nach Angabe des Kunden.
Zeichnungshinweis:
1) Montagewerkzeug
Spezifikationen
Ausführung 1
ohne Dichtung
D
6
Material Grundkörper
Aluminium
Benennung

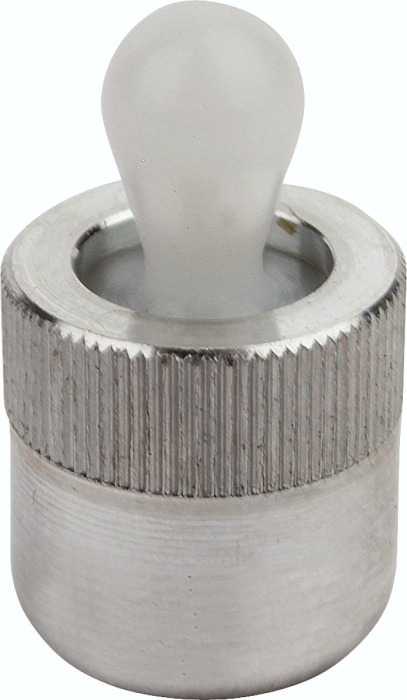

Federndes Seitendruckstück
L
7
D1
3
D2
6
L1
4,0
±S
0,5
F ca. N
10
X bei Y = 1
0,8
X bei Y = 2
1,0
X bei Y = 3
1,0
Bestellnummer Montage- werkzeug
03330-03
X bei Y = 4,5
1,0
X bei Y = 6
1,0
X bei Y = 8
1,0
Gewicht
0,0004 KG
