Beschreibung
· Positionieren, Spannen, Halten und Befestigen von Werkstücken
· Universell einsetzbar
· Druckbolzen Stahl, gehärtet
Werkstoff:
Hülse Aluminium. Feder aus Stahl.
Druckbolzen Stahl.
Ausführung:
Druckbolzen (Stahl) gehärtet und verzinkt.
Hülse blau verzinkt.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken und Teilen beim:
Gravieren, Beschriften, Bohren, Reiben, Gewinden, Honen, Schleifen, Schweißen, Löten, Bestücken, Montieren usw.
Passende Exzenter zum Justieren siehe 03330.
W und Z nach Angabe des Kunden.
Zeichnungshinweis:
1) Montagewerkzeug
Spezifikationen
Ausführung 1
mit Dichtung
D
10
Gewicht
0,0037 KG
D1
6
Material Grundkörper
Aluminium
L1
10
L
12
Benennung

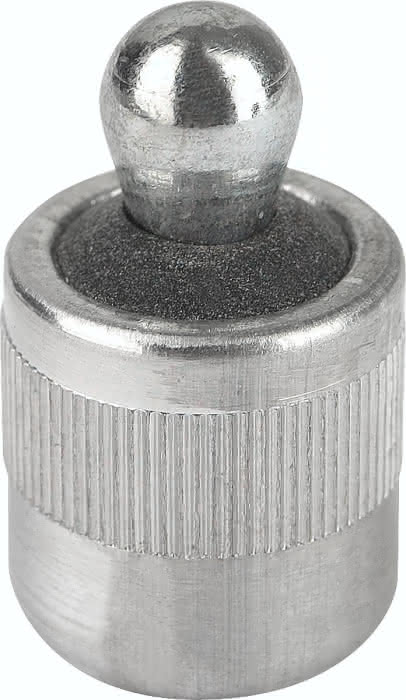

Federndes Seitendruckstück
±S
1,0
F ca. N
75
Bestellnummer Montage- werkzeug
03330-05
X bei Y = 4,5
1,7
X bei Y = 6
1,9
X bei Y = 8
1,9
D2
10
