Beschreibung
· Positionieren, Spannen, Halten und Befestigen von Werkstücken
· Universell einsetzbar
· Druckbolzen Stahl, gehärtet
Werkstoff:
Hülse Aluminium. Feder aus Stahl.
Druckbolzen Stahl.
Ausführung:
Druckbolzen aus Stahl, gehärtet und verzinkt.
Hülse blau verzinkt.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken und Teilen beim:
Gravieren, Beschriften, Bohren, Reiben, Gewinden, Honen, Schleifen, Schweißen, Löten, Bestücken, Montieren usw.
Passende Exzenter zum Justieren siehe 03330.
W und Z nach Angabe des Kunden. Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken und Teilen beim:
Gravieren, Beschriften, Bohren, Reiben, Gewinden, Honen, Schleifen, Schweißen, Löten, Bestücken, Montieren usw.
Passende Exzenter zum Justieren siehe 03330.
W und Z nach Angabe des Kunden.
Zeichnungshinweis:
1) Montagewerkzeug
Spezifikationen
Ausführung 1
ohne Dichtung
Gewicht
0,015 KG
L
17
D
5/8
Material Grundkörper
Aluminium
Benennung

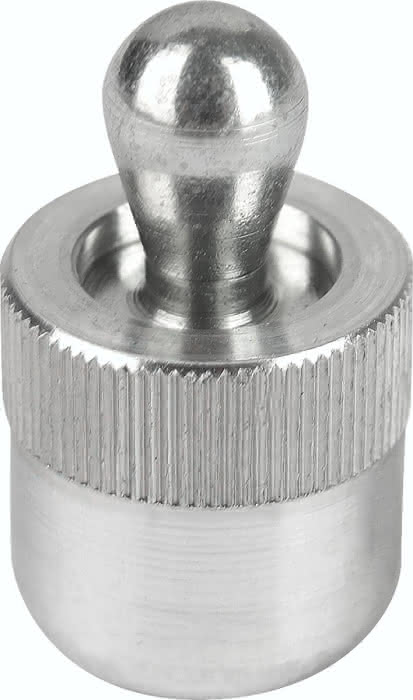

Federndes Seitendruckstück
D1
10
D2
5/8
L1
16,7
±S
1,6
F ca. N
100
Bestellnummer Montage- werkzeug
03330-10CQ
X bei Y = 8
3,1
