Beschreibung

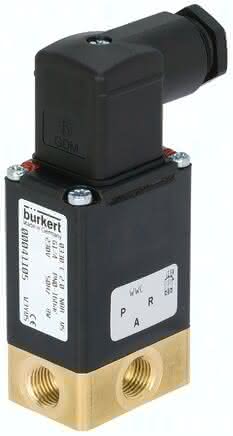

0330-C-03,0-BB-MS-GM82-024/DC-08 0330-C-03,0-BB-MS-GM82-024/DC- (41107) 3/2-Wege-Magnetventil
Spezifikationen
CE-Zeichen
Ja
Sitzdichtung Werkstoff Kategorie
Elastomere
Sitzdichtung Werkstoff
NBR (Nitrilkautschuk)
Abdichtung nach außen Werkstoff
NBR (Nitrilkautschuk)
Temperatur Oberfläche max
155 °C
Nenndruck min
0 bar
Nenndruck max (Flüssigkeit)
10 bar
Nenndruck max (Flüssigkeit)-1
10 bar
Temperatur Umgebung max
55 °C
Temperatur Umgebung max-1
55 °C
Temperatur Medium min
0 °C
Temperatur Medium min-1
0 °C
Temperatur Medium max
80 °C
Temperatur Medium max-1
80 °C
Temperatur Oberfläche max-1
155 °C
Hauptventil Nennweite 1 (P) (mm)
3 mm
Hauptventil Nennweite 1 (Zoll)
1/8 Zoll
Hauptventil Nennweite 1 (Zoll)-1
1/8 Zoll
Hauptventil Nennweite 3 (R) (mm)
3 mm
Leitungsanschluss 2 Typ
Innengewinde
Leitungsanschluss 2 Typ-1
Innengewinde
Leitungsanschluss 2 Gewindeart
G
Leitungsanschluss 2 Gewindebezeichnung
1/4
Leitungsanschluss 2 Gewindebezeichnung-1
1/4
Spannung min / Nennspannung
24 V
Spannung min / Nennspannung-1
24 V
Spannung max / Nennspannung
24 V
Spannung max / Nennspannung-1
24 V
Wechselspannung
Nein
Wechselspannung-1
Nein
Gleichspannung
Ja
Hauptventil Werkstoff mediumsberührend
Messing
Ventilsitz Werkstoff
Messing
Wirkungsweise
C - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offen
Wirkungsweise
-1
C - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offen
Nennleistung
8 W
Gewicht
0,49 KG
