Beschreibung
· Einfache Montage
· Zwei Größen
Werkstoff:
Edelstahl.
Ausführung:
gehärtet.
Hinweis:
Farbe kann aufgrund der Aushärtung vom Bild abweichen.
Betätigungsweise:

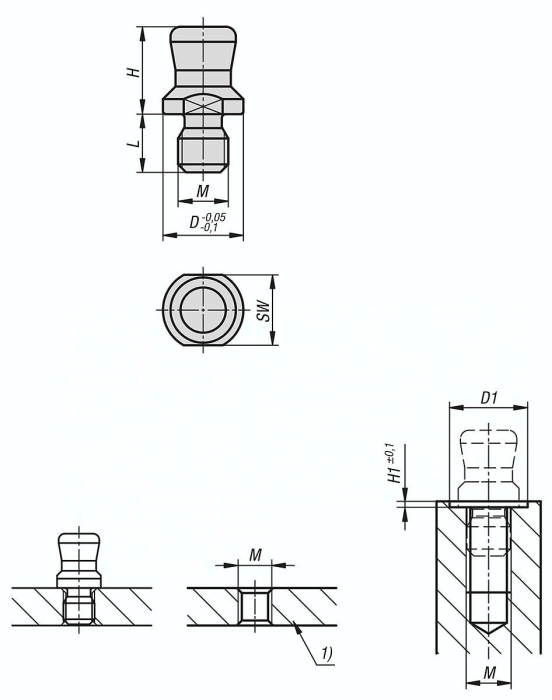

Spannbolzen in das Gewinde drehen und anziehen. Siehe Montagezeichnung.
Zubehör:
Positionieraufnahme rund 03161-15.
Positionieraufnahme Flansch 03161-16.
Zeichnungshinweis:
1) Platte
Spezifikationen
Gewicht
0,003 KG
H
8,7
L
5,8
M
M05X0,8
SW
7
D
8
Material Grundkörper
Edelstahl
Benennung
Spannbolzen
D1
9
H1
0,5
