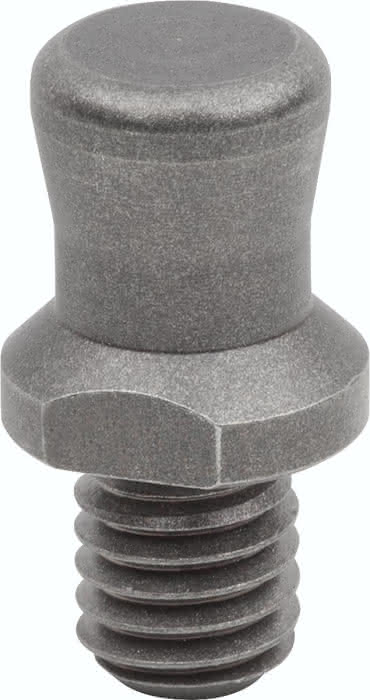

Beschreibung
· Einfache Montage
· Zwei Größen
Werkstoff:
Edelstahl.
Ausführung:
gehärtet.
Hinweis:
Farbe kann aufgrund der Aushärtung vom Bild abweichen.
Betätigungsweise:
Spannbolzen in das Gewinde drehen und anziehen. Siehe Montagezeichnung.
Zubehör:
Positionieraufnahme rund 03161-15.
Positionieraufnahme Flansch 03161-16.
Zeichnungshinweis:
1) Platte
Spezifikationen
D
6
Material Grundkörper
Edelstahl
Benennung
Spannbolzen
L
5,8
D1
7
H
7,6
H1
0,5
M
M04X0,7
SW
5
Gewicht
0,0029 KG
