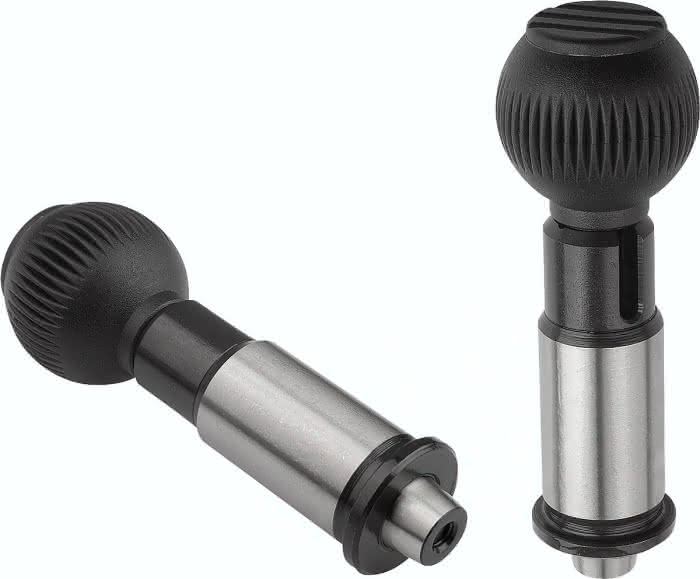

Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten
· Schnelles Positionieren und Fixieren
· Hohe Stabilität
· Hohe Wiederholgenauigkeit
Werkstoff:
Stahl, Griffkugel Thermoplast.
Ausführung:
gehärtet und geschliffen, Griffkugel schwarzgrau.
Hinweis:
Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.
Technischer Hinweis siehe Montage- und Einbauanleitung.
Spezifikationen
Ausführung 1
mit Rastnut
D1
20
Form
B
D2
23
L
87,0
D
12
L2
40,5
D3
32
L1
33,0
L3
13
Gewicht
0,135 KG
Material Grundkörper
Stahl
Benennung
Präzisions-Arretierbolzen
Ausführung 2
arretierbar
L5
3,0
L6
35
Federkraft Anfang F1 ca. N
22
Federkraft Ende F2 ca. N
35
Innengewinde Griffkugel
M8
Hub S
6
