Norelem

03182-110

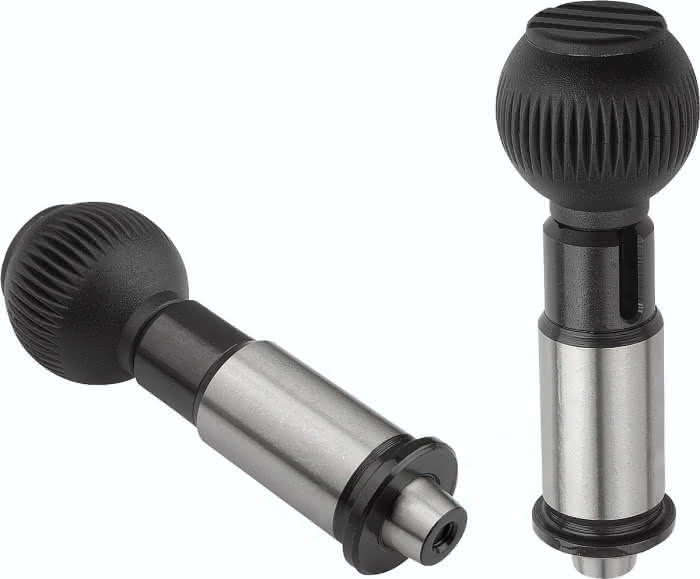

Präzisions-Arretierbolzen


Ausgabe: 1 StückEAN: 4059495033167Artikelnummer: K1920465

03182-110 Präzisions-Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Schnelles Positionieren und Fixieren · Hohe Stabilität · Hohe Wiederholgenauigkeit Werkstoff: Stahl, Griffkugel Thermoplast. Ausführung: gehärtet und geschliffen, Griffkugel schwarzgrau. Hinweis: Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht. Technischer Hinweis siehe Montage- und Einbauanleitung.

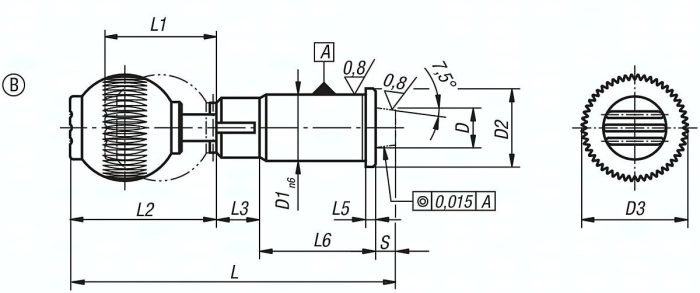

Spezifikationen
Ausführung 1

mit Rastnut

Gewicht

0,08 KG

Form

B

L

75,0

D

10

Material Grundkörper

Stahl

Benennung

Präzisions-Arretierbolzen

Ausführung 2

arretierbar

D1

16

D2

19

D3

25

L1

25,0

L2

30,5

L5

2,5

L3

13

L6

31

Federkraft Anfang F1 ca. N

19

Federkraft Ende F2 ca. N

29

Innengewinde Griffkugel

M6

Hub S

6
