Norelem

03182-025

Präzisions-Arretierbolzen


Ausgabe: 1 StückEAN: 4059495033150Artikelnummer: K1920464

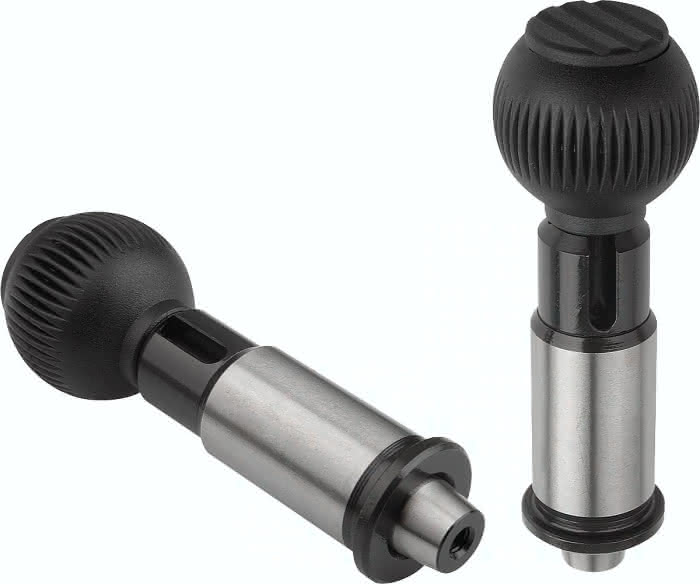

03182-025 Präzisions-Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Schnelles Positionieren und Fixieren · Hohe Stabilität · Hohe Wiederholgenauigkeit Werkstoff: Stahl, Griffkugel Thermoplast. Ausführung: gehärtet und geschliffen, Griffkugel schwarzgrau. Hinweis: Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht. Technischer Hinweis siehe Montage- und Einbauanleitung.
Spezifikationen
Ausführung 1

ohne Rastnut

Gewicht

0,65 KG

Form

A

L

130,0

D

25

Material Grundkörper

Stahl

Benennung

Präzisions-Arretierbolzen

Ausführung 2

Standard

D1

38

D2

42

D3

50

L1

51,0

L5

3,0

L3

13

L6

60

Federkraft Anfang F1 ca. N

39

Federkraft Ende F2 ca. N

73

Innengewinde Griffkugel

M10

Hub S

6
