Norelem

03182-016

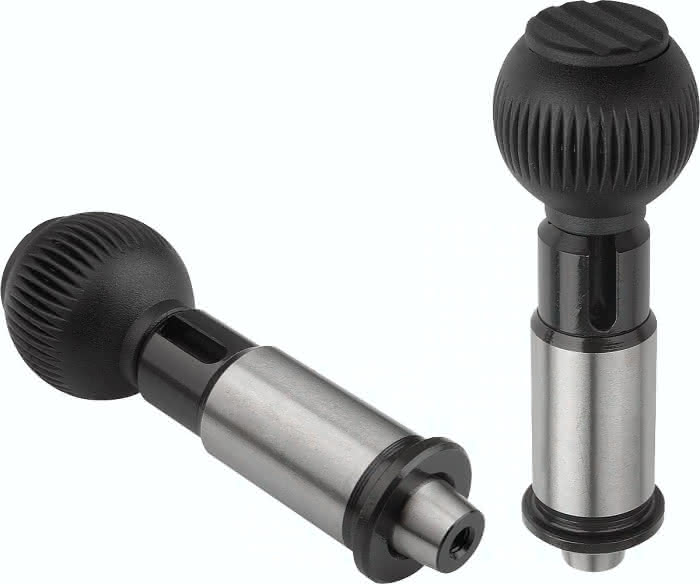

Präzisions-Arretierbolzen


Ausgabe: 1 StückEAN: 4059495033136Artikelnummer: K1920462

03182-016 Präzisions-Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Schnelles Positionieren und Fixieren · Hohe Stabilität · Hohe Wiederholgenauigkeit Werkstoff: Stahl, Griffkugel Thermoplast. Ausführung: gehärtet und geschliffen, Griffkugel schwarzgrau. Hinweis: Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht. Technischer Hinweis siehe Montage- und Einbauanleitung.
Spezifikationen
Ausführung 1

ohne Rastnut

Gewicht

0,23 KG

Form

A

L

102,5

D

16

Material Grundkörper

Stahl

Benennung

Präzisions-Arretierbolzen

Ausführung 2

Standard

D1

25

D2

28

D3

40

L1

41,5

L5

3,0

L3

13

L6

42

Federkraft Anfang F1 ca. N

30

Federkraft Ende F2 ca. N

50

Innengewinde Griffkugel

M10

Hub S

6
